Самодельная ИК паяльная станция (часть 3)
- Часть 4
- смотрите в этой части на стр1. Там схема
- Здравствуйте. Видимо я насмерть невидящий, но! Из контекста обсуждений
- Что-бы добиться равномерного нагрева придется повозиться с
- А вы определитесь что вам больше нравится
- Мдя - загорелся идеей ещё когда Адиль начинал
- Может кто будет шить через willem или ezoflash,
- Да,было там со скриншотом. Но я когда себе
- поищите на форуме монитор.нет, там даже скриншот из
- ВСЕ фьюзы должны быть НЕ ЗАПРОГРАММИРОВАНЫ. Например в
- подскажите пожалуйста какие нужно выставлять фьюзы (в PonyProg)
- вот тоже доделал http://s41.radikal.ru/i092/1109/37/c2fd2e8f8a1b.jpg
- мелькнула шальная мысль о блинах с мёртвых
- zabmax, можете выбрать из списка лучших материалов для

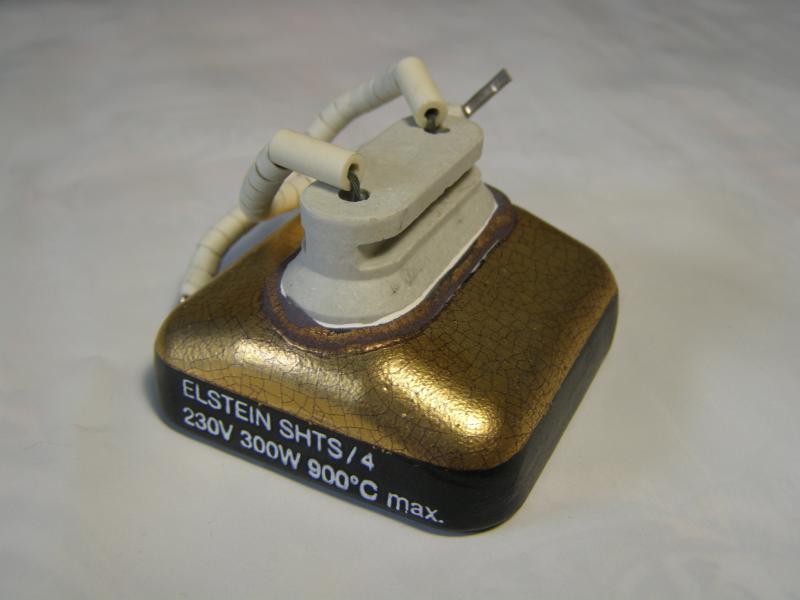

- вот так греет элштейн 300w 6*6
- А откуда ты сам, a-b80 ?
- Добрый день. Хотел бы обратиться с просьбой: может
- zabmax, если на кристалле точно не более 245,
- Кристалл советую закрывать фольгой (это для ИК).
- если я работаю с бесвинцом какая кретичная температура
- вру 350гр максимум,
- по поводу верхнего датчика, термопара хорошо, но лучше
- Если кому будет интересно, я вроде тут брал
- у меня элштейн со встроенной термопарой, можно ли
- Вы о чем? Я говорил о увеличении
- Доброго времени суток! помогите разобраться с ТРМ151 тт
- и будет эдак на 3,5квт
- Это максимальные температуры в софте? Имхо тогда
- По фоткам можно сказать, что это мутировавший утюг-переросток
- купил магистрат ц20 как оказалось он не подходит
- Read The Fucking Manual... нетленка
- Rom, это даже проблемой не стало еще. Ткнул,
- Если бы читали мануал к прибору таких вопросов
- Так и должно быть, под РТ-100 легко переделать
- Коллеги, прошу прошения за поспешные выводы насчет подключения
- Терморезистор меняет сопротивление в зависимости от температуры РТ-100
- Да, есть проблемка с подключением РТ100 к ТРМ151.
- Pt100 - терморезистор, необходимо переделать входной усилитель.
- Возможно и годится... только зачем изобретать велосипед, если
- Да-да, товарищи, он самый на 7 А/ч. )))
- Старый акк от бесперебойника для тяжести ))
- DenCent , всё ломаю голову, что
- Возможно и годится... только зачем изобретать велосипед, если
- годится для наших целей?
- что скажите по поводу этого пида? http://cgi.ebay.com/Temperature-Controller-PID-Kiln-Ramp-Soak-64-Setpoints-/350433167640?pt=LH_DefaultDomain_0&hash=item519771c918#ht_5330wt_1552
- Плюс минус 2~3 град. Помойму вполне приемлимо.
- Ну вот собственно готов выложить архив с фотками.
- Sebior , насчет ВТА225 подтверждаю ))) у
- Да, я про эту схему. IR Soft ищите
- Sebior , как то
- Дык засорять то нечем. ОУ LM358. Схема c
- Спасибо за комплимент Sebior ))) Кстати
- Вы про нижний датчик? У меня он
- если можно дайте схему прошивку от LDZ почта alexcher163@mail.ru
- Да, но можете применить и более мощные. я
- Ну,в принипе, да. V 6.4 для 7 MHz
- Ну так как, получилось?
- По поводу белых микросхем - это оптопары МОС3062 По
- У меня не получается заставить паялку выполнить полный
- а на силовой плате белые микросхемы это что?
- в какие разъемы что подтыкать должно быть ясно
- Ага, уже понятнее. Поясняю касаемо моей схемы: Да,
- та что в архиве reworke semistor.
- Вы какую схему смотрите-то?
- что то из схем вообще не понятно куда
- прошивочка лежит на мониторе . Там
- HeBe3yXa, еще раз спасибо за трубки. Определяюсь с
- так какая же все финальная версия прошивки? и
- да, LDZ в последней прошивке ограничивал мощность низа.
- DenCent По поводу мощности трубок... У меня
- пока 10 на 1.5кВ... я пока в
- Ну это точно ))) собираю потихоньку...
- 250Вт ИК лампы хватает для нагрева где-то
- zabmax, HTS по-моему получше будет. Берите их. DenCent, я
- галогенки на 1 кВт? 9 штук?
- По идее должно хватать и ещё оставаться... P.S.
- Вот сделал некоторые новые обновления в своей статье
- Ну а собственно мощность низа хватит в 1,6
- Дык часть тепла уходит в никуда... Сквозняки весьма
- а вот у меня другой вопрос появился. Прошу
- ни как не могу определится что взять из
- Я прошу прощения за допущенные ошибки, но вот
- Блин, точно.....надо посмотреть в последнем варианте я исправился
- to DenCent. Похоже в вашем варианте печатки
- по поводу схемы я с таким аппаратом
- a-b80, да на любом нагревателе, если правильно сделать,
- Bishop , по схеме , предложенной на
- maxlabt, просто хотелось сделать стол похожий на алюминевый
- a-b80, думаю стекло лучше будет , выше кпд
- Так понятнее, осталось выяснить где переход на медь...а
- DenCent, как ни крутите, а переход с одного
- Ну мне просто эти разъемы ставить некуда (((
- Нет. Выше же приведен пример схемы
- Bishop , я видел данный вариант схемки.
- кстати, по ходу дела еще хочу спросить. Я
- Мимоходом зацепил, может сгодится кому-то http://chipmk.ru/index.php/features/43-2011-02-17-08-03-15/142-2011-05-10-14-53-51
- Я бы сказал, что смещение и
- Товарищи, прошу сильно не бить, но идет процесс
- maxlabt, Какая излучающая поверхность будет лучше алюминий или
- a-b80, для низа очень даже хорошо. А по
- Кто нибудь использовал нагреватели отсюда? http://www.infraredheaters.com/solar-mgk.htm Уже готовый
- Че-то у них даже сайта то нету8-)
- Можно конкретные ссылки где можно все это приобрести
- В качестве ИК-нагревателя можно использовать окись циркония -
- Хочу поделиться технологическими ньюансами: 1. Корпус отражателя лучше всего
- Это хороший, но далеко не лучший вариант.
- По поводу верха!Не так уж и
- благодарю за ответ!!!
- Woofman, для нижнего нагревателя вполне пригоден.
- Касательно вреда ИК излучения... полезная статейка ...
- здравствуйте! вот многие пишут, что пользуют Овен ТРМ-151-01.
- Все равно рекомендую контролировать макс температуру, так как
- Я на верх себе взял QP1/2 125x62
- Теперь понятно. Я не знал, что по умолчанию
- _stels, открою рецепт хорошего верхнего нагревателя на кварцевой
- _stels, на фото заказная панель. При заказе я
- ИК излучение в глазу как раз не сфокусируется
- _stels, пасиба за статейку )) Значить бум паять
- Bishop , я бы попробовал сделать экранирующее
- Bishop , я когда выбирал нагреватели, то
- ...немного ОФФа себе позволю, мысли вслух о глазах,
- maxlabt , у вас сверху заказная панель
- Я низ делал с простым управлением от
- насчет глаз-полностью согласен. Ну а в принципе "это
- У меня так подсоединен верх и низ общей
- Кабель от бесперебойника (розетка отрезана, вилка в разьём
- Пластиковые, в смысле компьютерные? если вы про них,
- Flint123, мм-эээ, так у вас пластиковые разъемы на
- Уважаемые мастера задействовал кто либо управление от паяльных
- Светит вполне терпимо, хотя есть желание переделать на
- Отвечая на вопрос Прошил Unknown BIOS (гость),
- представляю как они светят
- подумываю тоже собрать но вот корпус выпилить возможности
- Привет! Тоже сделал станцию на базе управления от
- DenCent. Скажите пожалуйста, какой номинал у транзистора VT1
- Если колба лампы разрушится, то концы лампы вывалятся
- А УЗО не хватит разве? Да и
- низ нагревателя сделал на галогенках и закрыл сеткой верх
- ну я имел ввиду к печатной плате
- DenCent , непонятен вопрос. К какой
- возможно, я повторюсь, но все же хочется освежить
- нержавейка 0,5мм
- maxlabt , классно получилось. А материал какой
- Сам нагреватель имеет размеры 80х62мм, но с боков
- Миленько.. А какой размер нагревателя ?
- Перед празниками сделал новый верх, поменьше, на 500Вт.
- У меня толщина нержавейки 0,5мм, но лучше 0,7-1,0
- maxlabt, а у вас какой толщины нержавейка?
- RT, верно, только вых ТТ предназначен
- пользуюсь флюсом rma-223-uv(буду пробывать на дохликах подбирать температуру
- Получается, для типа"С" схемка чуть проще, в обоих
- RT, смотри инструкцию по ТРМ-151-01. Пункт 7.4.2.2. рис.15.
- А как лучше сделать коммутацию секций? Для Овен 151-01
- Вот интересный материал по различным термопрофилям и рекомендациям
- А и еще измерения температур точны? температуру верха
- флюсом каким пользуетесь?
- Здравствуйте!собрал сей девайс .(низ из 8 галогенок по
- (изменить дискретность на секунды ) Написал на фирму изготовителя
- думаю по этому параметру нет... Дискретность задаваемого времени
- Здравствуйте! А вот это пойдет на управления верхом и
- Какая лампа на пружинах, какой "Ленинград-4". Основание верхнего нагревателя
- Фотоувеличитель "Ленинград-4" покрепче будет. http://www.photohistory.ru/1207248181087671.html
- Дырки не бут. Ее закроет эта
- По поводу верха, оч серьёзно нужно отнестись,
- и 80% мощности идет "мимо кассы"? и опять-же можно
- Верх в таком случае ограничивают фольгой на плату
- Боюсь, от такого верха будет слишком большое тепловое
- RT, я делал на фотоувеличителе УПА-510, правда
- Тоже думал на счет лампы, сделать низ отдельно
- Верх вооще идея гениальная...От штатива откажусь. Он будет
- Неплохо,а верх какой? maxlabt, а от какого фотоувеличителя(модель) у
- Ну вот в принципе какое чудо у меня
- Немножко , симисторная оптопара маломощная и
- Правильно ли я понимаю, у
- Сейчас пользуюсь только салазками, сетка со временем
- maxlabt, Вы на паялке пользуетесь сеткой(как на фото)
- Еще интересный эффект контроллера LDZ и IrSoft иногда
- да, вращается и можно болтом зафиксировать.
- Я это знаю, просто никогда "вживую" его не
- RT ищите фотоштатив и все вам станет ясно.
- А кто как крепил трубу(штатив) на которой крепится
- RT, с верхом вам прийдется попотеть. Вот здесь
- я бы посоветовал 2х2. для верха лампы не
- Ок, вразумил, спасибо всем за пояснения. А верхний
- С этого надо было начинать , конечно
- Просто нужно укоротить лампы, минимальные которые нашёл
- Nikan вы не туда попали. Здесь люди, которые
- Не пойму - зачем ломать готовые
- Уважаемые форумчане! судя по средствам которые вкладываются в самодельные
- Те, если 500Вт спираль 100Ом, разделить её на
- Спираль делишь на 3 части и укладіваешь в
- Если нет возможности поменять спираль на более мощную
- ИМХО 500 Вт маловато для спирали....а так вроде
- Ребята, подскажите плз, как правильно сделать! Есть 9 кварцевых
- 7.3728 MHz :D.
- LDZ выкладывал 2 варианта прошивок по кварцы
- Я сегодня доделаю выборку из монитора по настройке
- напомните как войти в системное меню,если не сложно.
- dlyashko , Может все таки еще
- Для любителей матирования стекла. Используйте матирующую пасту, например
- Я использовал прошивку на 7 ... мгц Выяснил причину
- странно, но вашей схеме кварц на 7...МГц.
- Изменил схему на то, что напаял!
- Кстати операционник для усилителя термопар LM358 я выпаивал
- Усилители термопар работают отлично!!! Термопары от китайских тестеров. Проводил калибровку
- Кстати, насчет помех в цепи - хочу также
- dlyashko , конструкцию и скрин я посмотрел.
- Вот схема LDZ, которую я делаю. Только изменены цепи
- NiTr0 насколько я знаю, шкурить
- проверил архив, файл формата ирсофт распаковывается и открывается
- dlyashko , мне показалось или действительно
- Шкурить до матового состояния как раз стекло не
- Вот записал мой профиль для прошивки 6.2.
- Использую прошивку 6.4 в версии 6.5 у меня
- Я понял, но мне по любому стеклу
- to-maxlabt Спасибо за совет. В голове мелькала эта
- Nep , я бы тоже не советовал
- dlyashko , а вы какую прошивку использовали?
- Даже не думайте, стекло значительно ослабит тепловой
- to igils: Ну вы даете.. ))) Я
- dlyashko, что Вас конкретно интересует по станции LDZ? Как
- Так Вы, если плата будет стоять на подогреве,
- to Bishop: Во всяком случае прямой видимости нити
- Для борьбы с морганием,можно взять ТРМ151 с выходами
- Ну, и как это поможет глазам НЕ
- Спасибо вам за советы! Попробую. Есть идея по
- Закрытие Адилем темы про паялки на мониторе, эхом
- dlyashko , что Вас конкретно интересует по
- Сильно напрягает? Попробуйте сделать автонастройку ПИДа, что
- Да, разделять можно, но некоторые задающие параметры
- Кто использовал контроллер LDZ? как производится настройка ПИД?
- Скажите пожалуйста в ТРМ 151-1 программа технолога
- У меня блок исполнения РР Я выпаял релюхи
- Скинуть файл конфигурации не могу, так как работаю
- Товарищи...А может кто нить скинет файл готовой конфы
- Nep , насчет верхнего нагревателя идея интересна.
- Спасибо. В мощах проблемы я думаю не встанет.
- Думаю здесь не кретично, в основном используется размер
- Может кто нить напишет идеальные размеры и мощность
- Всем доброго времени суток. Уделив этой теме не
- Напряжение в сети будет скакать пока не поменяете
- Всем добрый день! Еще одного фаната пайки прибавилось. Занимаюсь паянием
- У оф. дистрибьютеров, торгующих по заводским ценам, разницы
- Оптимально 151 с аналоговыми выходами 4-20ма и твердотельное
- станция в железе готова. На галогенках,как первоначально у
- При чем тут , если ?
- Дак понятно что у них у обоих рабочее
- Так ведь и у HTS рабочее -
- Хочу сделать ИК станцию на основе керамических нагревателей верх
- В основном на эстетику. На самом деле потемнение
- Сильно влияет такое потемнение?
- Нержавейка, за год потемнела.
- alexbel , а у вас алюминиевый
- miron63, до установки спиралей необходимо создать оксидную плёнку
- ок, я понял и по этим фоткам. Спасибо!
- Ну вот, выкладываю. Прошу комментировать. С ув.
Прошивка и настройка BIOS, переделка и ремонт материнских плат, БП, видеокарт, HDD.
ROM.by 2002-2014 (c) apple_rom
По поводу верха!Не так уж и дорого дабы изобретать велосипед, да и оно того стоит. Равномерность нагрева отличная!!!
