Схемы БП

Перешил plohish, сб., 29/12/2007 - 23:04

Здесь находится наша копилочка схем блоков питания.


В данной теме желательно приводить проверенные схемы, ссылки на материалы в интернете, содержащие информацию по схемотехнике блоков питания, а для поиска схем предназначена соответствующая тема - Розыск схем БП

FSP145-60SP Основной ШИМ КА3511, дежурка КА1Н0165R, 3.3В - МС.

FSP250-50PLA

HIPER HPU-4K580 Основной ШИМ TL3842, дежурка на полевике, APFC NCP1653.

InWin\PowerMan
 IP-P350AJ2-0 IP-P350AJ2-0 вар.2 Основной ШИМ UC3843, дежурка ICE2A0565Z, супервизор WT7510.

IW-ISP300A3-1 Основной ШИМ SG6105, дежурка на полевике 2N60, 3.3В - МС.

IW-P300A2_0_R1.2 Основной ШИМ SG6105, дежурка на полевике 2N60, 3.3В - МС.

IP-P550DJ2-0

PowerMaster
 FA-5_2 v3.2 230W LP-8 Основной ШИМ TL494, дежурка на КSC5027, 3.3В - КПС.

FA-5_2 v3.2 250W Основной ШИМ TL494, дежурка на КSC5027, 3.3В - КПС.

Microlab_350W Основной ШИМ КА7500, дежурка на КSC5027, супервизор LM339, 3.3В - МС.

Microlab_400W Основной ШИМ КА7500, дежурка на КSC5027, супервизор LM339, 3.3В - МС.

M-ATX-360

M-ATX-420

JNC_ATX Основной ШИМ TL494, дежурка на КSC5027, супервизор LM339, 3.3В - МС.

LC-250ATX Основной ШИМ TL494, дежурка на КSC5027-R, супервизор LM339, 3.3В - МС.

LC-B250ATX Основной ШИМ 2003, дежурка на полевике 2N60, 3.3В - МС.

LC-B250ATX ver. 2.9 Основной ШИМ 2003, дежурка на полевике 2N60, 3.3В - МС.

SY-300ATX Основной ШИМ TL494, дежурка на КSC5027, супервизор LM339, 3.3В - МС.

LC-A400ATX Основной ШИМ и супервизор DR0183, дежурка на полевике, 3.3В - МС.

КME PM-230 Основной ШИМ TL494, дежурка на КSC5027, супервизор LM339, 3.3В - КПС.

ATX-230 Основной ШИМ UC3843, дежурка на К3067, супервизор - TP5510, 3.3В - КПС.

200XA, 250XA (CG-07, CG-11) Основной ШИМ TL494, дежурка на КSC5027, супервизор LM393.

300X (CG-13) Основной ШИМ KA7500, дежурка на полевике 2N60, супервизор - дискретный, 3.3В - КПС.

Colors iT 330U Основной ШИМ SG6105, дежурка на TDA865, 3.3В - КПС.

Colors iT 330U Основной ШИМ SG6105, дежурка на M605, 3.3В - КПС.

Colors iT 340U Основной ШИМ SG6105, дежурка на ШИМ + полевик, 3.3В - МС.

Colors iT 350T Основной ШИМ 3842, супервизор- LM339, дежурка на M605, 3.3В - МС.

Colors iT 350U Основной ШИМ SG6105, дежурка на 5H0165R, 3.3В - МС.

Colors iT 400U Основной ШИМ SG6105, дежурка на 5H0165R, 3.3В - МС.

Colors iT 400PT Основной ШИМ 3842, супервизор- LM339, дежурка на M605, 3.3В - МС.

Colors iT 500T Основной ШИМ SG6105, дежурка на 5H0165R, 3.3В - МС.

Colors iT 600PT Основной ШИМ 3843, супервизор- WT7525, дежурка на 3B0365, 3.3В - МС.

DPS-260-2A Основной ШИМ ML4824-1, дежурка - TOP200, супервизор LM339+LM358.

DPS200PB-59 Основной ШИМ TL494, дежурка (она же супервизор) - LM339

GPS-450AA-101A

HPC-360-302 Основной ШИМ SG6105, PFC UC3818, дежурка - полевик 2N60, супервизор LM339.

Пользователем yoxel предоставлена информация по моделям HPC-360:
HPC-360-102 - без модуля PFC
HPC-360-202 - passive PFC
HPC-360-302 - active PFC
В файле CBREPO1.pdf (размер 5.02 Мб), приведена различная информация по Chieftec HPC-360-202 DF, он же Sirtec, он же High Power, он же Enlight EN-8361734A1.

HPC-420-302 Основной ШИМ SG6105, PFC UC3818, дежурка - полевик 2N60, супервизор LM339.

ST-200HRK Основной ШИМ UTC51494(TL494), дежурка - биполярный 2SC4020 без оптопары, супервизор LM339, 3,3В - UC3843 + полевик.

LPJ2-18 300W Основной ШИМ LPG-899, дежурка - полевик 2N60, 3.3В - МС

LPK2-30 (LPQ2) Основной ШИМ SG6105, дежурка - КSC5027, 3.3В - МС

MaxPower
 PX-300W Основной ШИМ SG6105, дежурка - биполярный КSC5027 без оптопары, 3.3В - КПС

Green Tech\Procomp\RAIDMAX\The Best Power\NAVI\Deluxe\Targa
 Green Tech MAV-300W Основной ШИМ TL494, дежурка - 2N60, супервизор - WT7510, 3.3В - КПС

Shido
 SHIDO_ATX-250 Основной ШИМ TL494, дежурка - биполярный, супервизор - LM339, 3.3В - отдельная обмотка трансформатора


API3PCD2-Y01

API4PC01-000


JJ-250PP

JJ-300PPGA

Некоторые сокращения:
МС - магнитный стабилизатор
КПС - компенсационно-параметрический стабилизатор

О замеченных ошибках, неточностях сообщайте ниже комментариями.

Некоторые схемы выложены в формате "*.spl". Программа их открывающая - sPlan

danyk.wz.cz/s_atx_en.html - страничка со схемами блоков питания.
Внимание! Если у вас есть другие ссылки на схемы БП, просьба кидать их мне в личку, ICQ, на почту, в скайп - добавлю в это сообщение. Highlander.

57 MB
Розыск схем БП ›
  • 727296 просмотров
Изображение пользователя plohish.
15 MB
Перешил plohish, пт., 02/05/2008 - 22:49 Ромбовод >> 344 >> 154.14

Ссылки для поиска даташитов, от товарища "ыфь"
icmania.com/
diodes.com/index.php
alldatasheet.com/
incomtech.com.ua/
aattech.com/
datasheetcatalog.com/
datasheet.ru
datasheet4u.com
ic-on-line.cn/
smartdata.usbid.com
digchip.com/
efind.ru/pdfsearch
datasheetarchive.com
eserviceinfo.com
platan.ru/
incomtech.com.ua/
rlocman.ru/
analog.chipfind.ru/
chipfind.ru
chipinfo.ru
а также
fairchildsemi.com/
irf.com/indexsw.html
microchip.com/stellent/idcplg?IdcService=SS_GET_PAGE&nodeId=64
motorola.com/
philips.com/global/index.page
toshiba.com/tai/
ti.com/
ec.irf.com/v6/en/US/adirect/ir?cmd=catNavigateFrame

Опыт растет пропорционально выведенному из строя оборудованию.
Штирлиц стоял на своем. Это была любимая пытка Мюллера...
mr-plohish.mylivepage.ru

Изображение пользователя UAM.
6 MB
Перешил UAM, вс., 05/10/2008 - 19:57 Ромбовод >> 5085 >> 681.29

На monitor.net.ru SUB7 выложил полезные ссылки для определения реальных производителей БП:
Компьютерные БП. Ссылки и информация по ремонту.

У кошки 4 ноги... Вход, выход, земля и питание.

2 MB
Перешил ger_kar, ср., 29/10/2008 - 15:31 >> 38 >> 4.06

UPS с внешней АКБ SAMLEX VR600C
Схему чертил сам в процессе ремонта. Схема содержит разводку высоковольтных цепей ~220V ,
схему зарядки на ШИМ KA3842 (UC3842), схему управления переключением сеть/АКБ
и скоростью вентилятора. Часть схемы - инвертор DC12/DC220 и формирователь выходного
сигнала Modifed sinus отсутствует.

Прикрепленный файлРазмер
Foto.zip 132.45 кб
Shema.zip 71.09 кб
Изображение пользователя Highlander.
4 MB
Flashed by Highlander, сб., 07/03/2009 - 00:11 Модератор Hold fast! >> 2463 >> 184.55

Вот здесь есть список соответствия между моделью БП и его реальным производителем:

forums.guru3d.com/showthread.php?t=205763

P.S. Извиняюсь, если уже было, я не видел.

wiki.rom.by - здесь специально собраны ответы на большинство вопросов!

Когда другие уже закончили, процессоры Intel (R) Pentium (R) продолжают работать, работать и работать...

Изображение пользователя UAM.
11 MB
Перешил UAM, сб., 08/01/2011 - 14:14 Ромбовод >> 5085 >> 681.29

Chieftec - Sirtec CFT-500A-12S CFT-560A-12S CFT-620A-12S_0

Чтобы долго не искать, datasheet на
AT2005B
SG6105
ML4800 / CM6800
SG6848
TL494 / TL594 / KA7500 / DBL494
WT7510 / TPS3510 / HY510N
FSDM311
KA3511
И еще на интересный зверек AT30.

Прикрепленный файлРазмер
ML4800.zip 104.33 кб
CM6800.zip 319.9 кб
SG6105.zip 536.83 кб
SG6848.zip 248.25 кб
AT2005B.part1_.rar 634.77 кб
AT2005B.part2_.rar 548.01 кб
TL594.zip 183.63 кб
WT7510_0.zip 40.82 кб
FSDM311_FAIR.zip 268.56 кб
KA3511.zip 54.06 кб
AT30.rar 400.91 кб
CFT-500A-12S_CFT-560A-12S_CFT-620A-12S_0.pdf 115.59 кб

У кошки 4 ноги... Вход, выход, земля и питание.

4 MB
Прошил 7693RT (гость), вс., 27/09/2009 - 20:08

Схема первичной части БП на TDA16888 (TDA 16888).

Прикрепленный файлРазмер
tda16888.pdf 123.21 кб
3 MB
Прошито ser, чт., 19/11/2009 - 10:58 >> 73 >> 11.06

Вот куча разных схем. Все я не смотрел. Может кто возмётся разобрать и выложить здесь у нас нужные и отсутствующие схемы.
fileshare.eshop.bg/index.php?what=search2&searchstring=ATX+power+supply

3 MB
Flashed by vfaraon, вс., 31/01/2010 - 21:20 >> 14

Microlab M-ATX-420W. Ошибка в разводке печатной платы. Резистор R66=56K и конденсатор С39=221 соеденены с минусом 300 вольт. Нужно разрезать минус и бросить перемычку на плюс. Из-за этого греется ДГС.

Изображение пользователя UAM.
2 MB
Перешил UAM, сб., 01/01/2011 - 18:12 Ромбовод >> 5085 >> 681.29

Может быть, к схемам стоило бы прикрепить фотографии плат и этикеток?
И фотографии проблемных мест в этих блоках.

Например, в последнее время мне попадается много блоков на TL494 + LP-7510 с разными этикетками и выгоревшей в хлам дежуркой на трансформаторе 7700-2(EE-19N, YE EE-19 1.2-A) по схеме "Krauler PSU-360", "Green_Tech_MAV-300W-P4" .
Например, Casecom CM-420,
ATX-420JSP(KY-520ATX),
безродные ATX-250W P4, ATX-350W P4,

Чтобы не вникать в схему проще посмотреть расположение деталюшек :

Размотал трансформатор. Диаметр провода по лаку.

Прикрепленный файлРазмер
7700-2.rar 131.48 кб
7700-2.JPG 24.78 кб
Krauler_PSU-360.pdf 98.37 кб

У кошки 4 ноги... Вход, выход, земля и питание.

4 MB
Прошито ser, вс., 14/03/2010 - 14:25 >> 73 >> 11.06

Ошибка в схеме rom.by/files/JNC_LC-B250ATX_ch.Y-B200ATX.rar
R54 в базу Q7 должен стоять 100ом, а не 13ком, как изображено. Обратил внимание когда ремонтировал.

2 MB
Прошито doomnik, вт., 30/03/2010 - 21:35 Модератор >> 1219 >> 207.22

Схема PATRIOT SWITCHING POWER SUPPLY MODEL NO:A400-K. Основной ШИМ SG6105, дежурка на полевике CEF02N6A, 3.3В - МС.

Прикрепленный файлРазмер
Patriot_A400-K.rar 35.09 кб
3 MB
Перешито asar, вс., 11/04/2010 - 08:51 >> 21

Валялся на полке, руки добрались, решил поднять: POWER MINI P4, Model PM-300W, отсутствовала дежурка.
Основной ШИМ SG6105, дежурка - полевик 2N60 + опто, 3.3В - МС. Пробило накоротко D11 и обрыв D32 во вторичке дежурки.
В первичке дежурки: Q1 обрыв, R15 обрыв, R16 до неузнаваемости обуглился- подбирал, R7 обрыв,Q4 нога отгорела. Ну и F1 сгорел. Заменил. С 60Ватт лампочкой, всё запускается, только лампа не тухнет как обычно, а продолжает гореть. Запустить и не пытаюсь. Что-то жрет ток.?. Похоже транс дежурки( анализирую - просвещаясь на ROM.BY ), только проверить нечем кроме тестера. Первичная обмотка: одна половинка 9 Ом, вторая ноль. Беру транс с донора на 250W и деж 5027+опто с похожими элементами в первиче и вторичке, ноги не совпадают - вешаю на проводках. Включил лампа чуть вспыхнула и погасла, напруги идут. Значит транс. Решил перемотать. Грел пояльником - сердечник разделил. Вторая половина первичьки спеклась. Через неделю нашёл провод всё перемотал. Впаял, включил с лампой - ОК, без лампы всё ОК, запустил с 5 дюймовым HDD напруги идут, нагрузил компом всё в норме. Ну, пока всё делал, схему нарисовал, нумерация Т1: 1-я -внешняя, 5-я -внутренняя.

Прикрепленный файлРазмер
shema-PM-300W.zip 253.17 кб

я простой сисадмин

3 MB
Перешито asar, вс., 11/04/2010 - 08:59 >> 21

Добавка для POWER MINI P4, Model PM-300W, забыл прицепить. Внешний вид и плата. Под R15 - Rx5 ещё читается, R16 - только догадаться можно.

Прикрепленный файлРазмер
korpus-PM-300W.zip 329.18 кб
plata-PM-300W.zip 863.17 кб

я простой сисадмин

2 MB
Прошил Andrew Grekhov (гость), пн., 12/04/2010 - 20:10

Осцилограммы токов потребления БП.
R2 это включен только SB.
Осцилограф TDS 3012B.
Токовые клещи A622.
Цель измерений:
определить какие из существующих БП будут уживаться с BackUPS.

Если интересно методика измерения и она соответствует тематике сайта
- пишите.

Прикрепленный файлРазмер
CFT-650-14CS.png 17.19 кб
FSP460-60PFN.2.png 15.71 кб
FSP460-60PFN.png 13.09 кб
FSP-ATX400-PNF.png 14.7 кб
FSP-ATX400-PNF_afteboot.png 16.7 кб
notebook.png 10.2 кб
TEK00002.PNG 14 кб
TEK00003.PNG 17.62 кб
2 MB
Обновил Dmitry, сб., 22/05/2010 - 23:25 >> 61 >> 3.12

сейчас ремонтирую блоки SPS-1804-2(M1), +5V +12V -12V +24V, с подстраеваемым выходным напряжением
нашел схему, качество не очень, но мне помогла, при желании разобраться можно :)

Прикрепленный файлРазмер
sps-1804.rar 388.88 кб
3 MB
Прошил lpc, пн., 07/06/2010 - 19:06 >> 16

Схема блока управления(дополнительной платы)Бп Huntkey, корорый установлен в большей части таких источников. Может кому пригодиться. Некоторых номиналов нет, но в целом принцип понятен!
возможны некоторые неточности, рисовал сам, так что извиняйте, если заметите, пишите буду благодарен;)

Прикрепленный файлРазмер
Blok_upravlenija_Huntkey.rar 215.38 кб
4 MB
Перепрошито Геннадий, ср., 16/06/2010 - 09:14 >> 52 >> 11.06

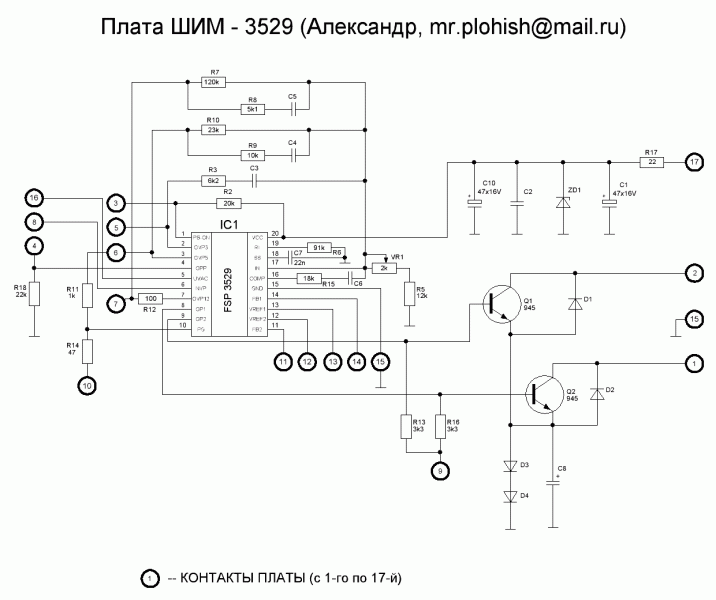

Может кто и выкладывал (я не нашел). Схема субблока на FSP3528 стоящем в ATXxxx-PNx (или аналогичных, перемаркированных). Прошу обратить внимание на R23 (в той схеме, которая гуляет в нете номинал указан 3.9 кОм). Блок который переделывал я, стоял R23 с номиналом 39 кОм! На smd-резисторе написано "393".

Прикрепленный файлРазмер
shim_FSP3528.zip 20.91 кб
3 MB
Перешито klarist, ср., 11/08/2010 - 11:46 Ромбовод >> 764 >> 90

Чтобы долго не искать, datasheet на
WT7514 - ШИМ применяется например в LinkWorld LW19-430W
Описание AT2005B на русском языке

Прикрепленный файлРазмер
WT7514LV130_datasheet.pdf 171.04 кб
WT7520.pdf 356.97 кб
AT2005B.zip 55.82 кб
3 MB
Обновлено Grisha, пн., 16/08/2010 - 09:53 >> 4

Мне часто попадались блоки ShenShon SZ-400L, SZ450L дежурка C3150, ШИМ AT2005
в Gembird некоторые собраны по похожей схеме.
прикрепил архив

Прикрепленный файлРазмер
350W_ShenZhon.zip 93.39 кб
5 MB
Прошил dersp (гость), ср., 04/08/2010 - 00:03

В частях схем на БП HIPER HPU-4K580, выложенных здесь, имеются схемные неточности, и несоответствие обозначений элементов схем, реальным, отображённым на плате БП.
Переделанный вариант схемы (думаю, правильный), в прикреплённом файле.

Прикрепленный файлРазмер
HIPER_HPU-4K580_variant_2.rar 18.08 кб
2 MB
Перешито klarist, чт., 12/08/2010 - 09:31 Ромбовод >> 764 >> 90

dersp, на первом листе, контакт 5, питание ШИМ APFC нарисовано с +5VSB. Следует исправить на A2

2 MB
Перешито klarist, пт., 13/08/2010 - 12:48 Ромбовод >> 764 >> 90

Цитата:
Прошил 7693RT (гость), вс., 27/09/2009 - 21:08
Схема первичной части БП на TDA16888 (TDA 16888).

Перепутана цоколёвка Q4 (база с коллектором). Забыли про дроссель APFC сразу после диодного моста.

2 MB
Прошил Unknown BIOS (гость), чт., 26/08/2010 - 23:49

Тут приводили схему обмоток трансформатора 7700-2.
У моего транса из БП компового 6 лапок сверху и три снизу. Средние две у меня спаяны между собой...
Не подскажете, если использовать этот транс как повышающий, то куда кинуть средний вывод (провод, который торчит с обмоток)

Изображение пользователя UAM.
2 MB
Перешил UAM, пт., 27/08/2010 - 18:53 Ромбовод >> 5085 >> 681.29

7700-2 трансформатор дежурки, а Вы имеете в виду силовой трансформатор ?
Что значит "как повышающий" ?
Создайте отдельную тему и внятно задайте вопрос.

У кошки 4 ноги... Вход, выход, земля и питание.

2 MB
Перешито klarist, вт., 21/09/2010 - 10:38 Ромбовод >> 764 >> 90

Цитата:
SY-300ATX Основной ШИМ TL494, дежурка на КSC5027, супервизор LM339, 3.3В - МС.

В низковольтной части перепутаны катоды с управляющими контактами TL431.

Изображение пользователя Rom.
2 MB
Перепрошил Rom, пт., 24/09/2010 - 11:27 Модератор >> 4554 >> 345.33

klarist, взяли б и исправили все косяки замеченные, схему к своему посту прикрепили бы.. А я потом заменил бы в списке..

Rom.by, что в имени тебе моем..?

Изображение пользователя dzgaga.
2 MB
Обновлено dzgaga, пн., 17/01/2011 - 16:00 >> 310 >> 16.38

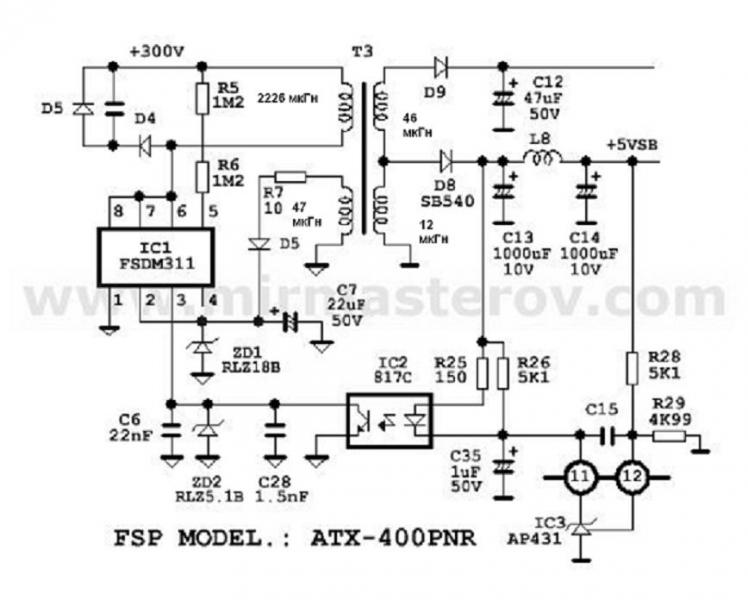

сегодня искал замену DM311, у нас в магазине не нашел. Нашел аналог DH321 по пинам точь в точь совпадает. Можно поставить защиту по току 0.7 А, 4 ногу через резистор к земле. Также надо поставить резистор на 5 ногу 680 Ком от плюса напряжения сети . Datasheet pdf1.alldatasheet.com/datasheet-pdf/view/117507/FAIRCHILD/FSDH321.html

2 MB
Updated by antonich7772008, вт., 26/10/2010 - 22:24 >> 12

Отделено сюда.
maco

2 MB
Прошил Шурик (гость), вт., 30/11/2010 - 08:33

Bestec atx-250-12e
Supervisor TPS3510P + LM358N
UC3842B
Схема дежурки здесь:
badcaps.net/forum/attachment.php?attachmentid=9335&d=1235527920
badcaps.net/forum/showthread.php?t=6680

Изображение пользователя sash1234567.
0 MB
Обновлено sash1234567, ср., 16/02/2011 - 20:18 Ромбовод >> 847 >> 221.17

CompUSA 600W
PCB: WIN-400PB WIN-400PA
Transformers: WIN19L WIN-33A WIN-16LA
ШИМ: DBL494
Схема WIN-400PB (только холодная часть)
Схему рисовал сам, поскольку в интернете нигде не нашёл.
!!! На тот момент у меня не было прибора измерять ёмкости, поэтому все SMD конденсаторы имеют номинал "100p?"!!!
Есть некоторые недостатки, однако все номиналы (кроме SMD кондёров) и сама схема проверены несколько раз.

ОБРАЩЕНИЕ КО ВСЕМ: если вы увидите любой БП на DNA1001DL в корпусе для поверхностного монтажа - сообщите мне в личку модель

Прикрепленный файлРазмер
compusa.rar 448.81 кб

Есть инструменты: осцил DSO-5200A, мультиметр Victor VC9805A+, ESR-метр, паяльник Saike 898D, есть доступ к лицензионной PC-3000 for Win и Achi IR-PRO-SC BGA rework station...

Отправить комментарий

Содержание этого поля является приватным и не предназначено к показу.
  • You can use BBCode tags in the text. URLs will automatically be converted to links.

Подробнее о форматировании

CAPTCHA
Перед отправкой сообщения ответьте на вопрос.
  ____    ___   ____    _      _____    __
 / ___|  |_ _| |  _ \  | | __ |___  |  / _|
 \___ \   | |  | |_) | | |/ /    / /  | |_
  ___) |  | |  |  __/  |   <    / /   |  _|
 |____/  |___| |_|     |_|\_\  /_/    |_|
Enter the code depicted in ASCII art style.
RSS-материал
