Предлагаю внести в нашу копилку следующие схемы БП

Предлагаю внести в нашу копилку следующие схемы БП ATX - cмотри вложение.
Кстати, этих схем нету и в копилке softm39 .
Схема pwm-cg8010dx16-chip_identify.pdf предлагалась уже makarog

ВложениеРазмер
fsp.rar 217.88 КБ

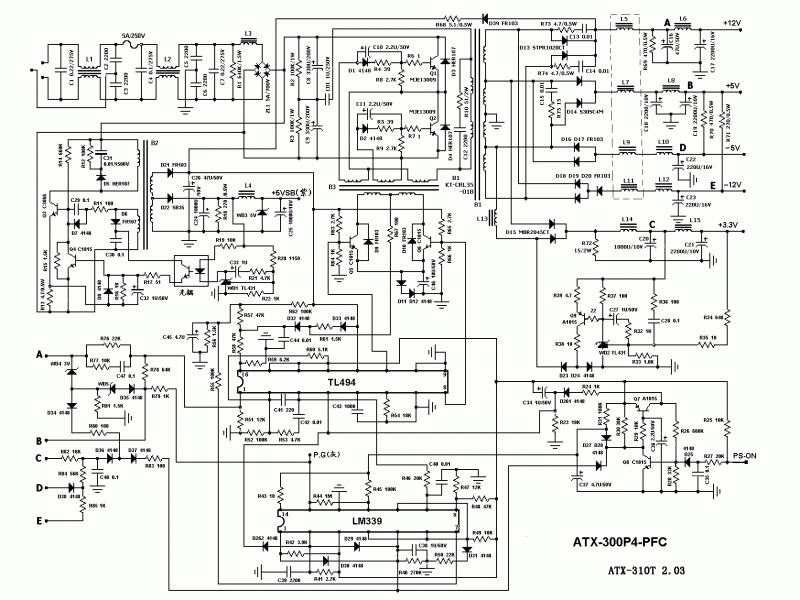

atx-300p4-pfc_atx-310t_2.03_tl494_lm339.gif 81.77 КБ
frsn_atx_3xxw_ka7500b_sm.pdf 1.94 МБ

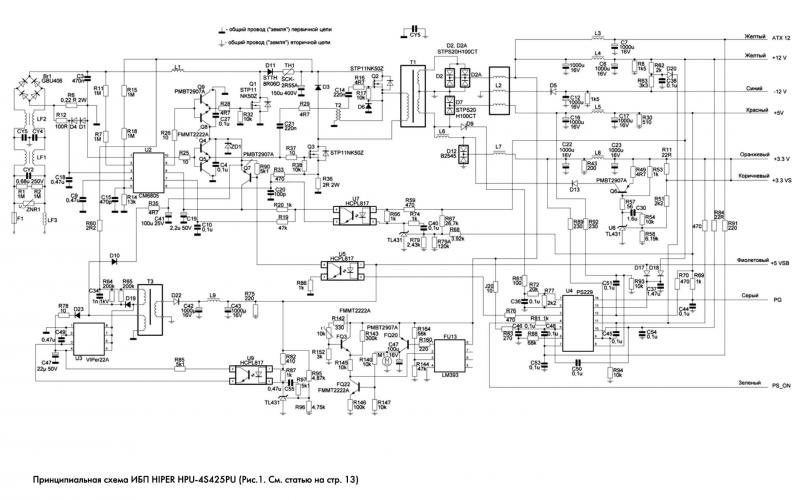

hiper_hpu-4s425pu_ra1311.jpg 61.25 КБ

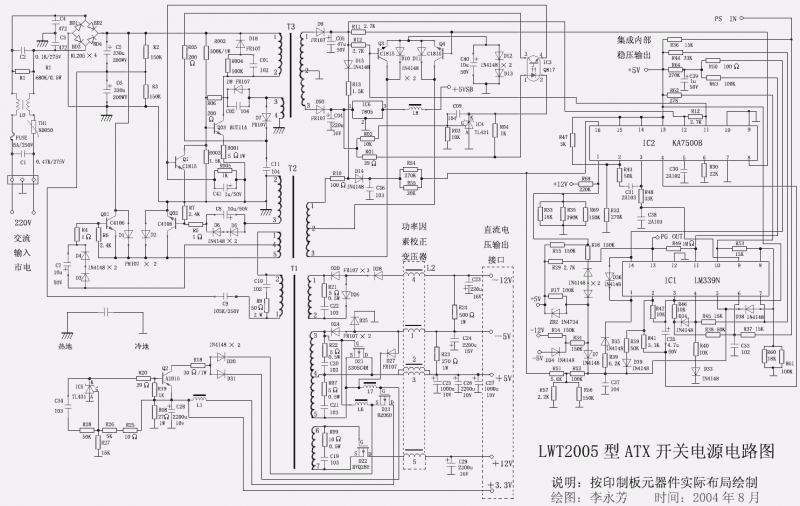

lwt-2005_ra7500b_lm339n.png 351.27 КБ
pwm-cg8010dx16-chip_identify.pdf 49.76 КБ
sparkman_sm-400w_v1.1.pdf 50.44 КБ
