Хорошо забытое старое

25 Фев 2013 - 13:49 Эксперт 1792 >> 351.88

Все таки не стоит сбрасывать со счетов инженерные достижения прошлого. В этом нас убеждает фотография 286-го процессора, производства компании Intel. Не часто встретишь конструктив, на десятки лет опередивший время. Контактные площадки процессора сегодня назвали бы LGA. Но как назвать удобный сокет-«сундучек» с защелками, который снабжен и откидным радиатором? Под пайку использовались выводы именно этого сокета, название которого затерялось в пыли веков  :)

ВложениеРазмер
80286lga.jpg55.97 КБ
Если данная информация оказалась полезной/интересной - плюсаните, пожалуйста:

Аватар пользователя savely
25 Фев 2013 - 14:07
romby team >> 4834 >> 382.15

А это не типа PLCC?

upload.wikimedia.org/wikipedia/commons/5/5d/80286_plcc.jpg

Собственно, и текст намекает..

ru.wikipedia.org/wiki/Типы_корпусов_процессоров#PLC...

Или там этот?

cpu-world.com/CPUs/80286/Intel-R80286-10.html

В общем - ничего никуда не затерялось:)

А кому счас легко...

Аватар пользователя icbook
25 Фев 2013 - 15:13
Эксперт >> 1792 >> 351.88

Большой брат уже здесь. Он все видит. :)
Это не PLCC, а просто LCC. Но первая-то буква с LGA общая!

Открытая книга: icbook.com.ua

Аватар пользователя savely
25 Фев 2013 - 21:19
romby team >> 4834 >> 382.15

Мой текст писался в процессе "вспоминания гуглом". Но, что интересно - нормальной фотки УСТАНОВЛЕННОГО/ЗАПАЯННОГО проца в LCC я не нашел.

А кому счас легко...

25 Фев 2013 - 21:31
Ромбовод >> 4299 >> 447.12

Аватар пользователя max3
25 Фев 2013 - 23:35
Ромбовод >> 2683 >> 193.69

Спарки до сих пор выглядаыт так и они просто не убиваемые...
голосую за старое доброе!

Аватар пользователя icbook
26 Фев 2013 - 09:50
Эксперт >> 1792 >> 351.88

To makarog: очевидно же, что отсутствует прижимная крышка, служащая теплоотводом.

Открытая книга: icbook.com.ua

Аватар пользователя Bishop
26 Фев 2013 - 10:59
Ромбовод >> 7004 >> 840.25

Цитата:
очевидно же, что отсутствует прижимная крышка, служащая теплоотводом.

рассматривая конструкцию, могу предположить, что прижим просто снят для фото.

Аватар пользователя savely
26 Фев 2013 - 11:59
romby team >> 4834 >> 382.15

Цитата:
могу предположить, что прижим просто снят для фото.

До 486-х я не припомню, чтобы видел радиаторы на процессорах:))

А кому счас легко...

Аватар пользователя Bishop
26 Фев 2013 - 13:13
Ромбовод >> 7004 >> 840.25

кхммм.... я вроде про прижим говорил

26 Фев 2013 - 15:05
Сказочник >> 18235 >> 1742.14

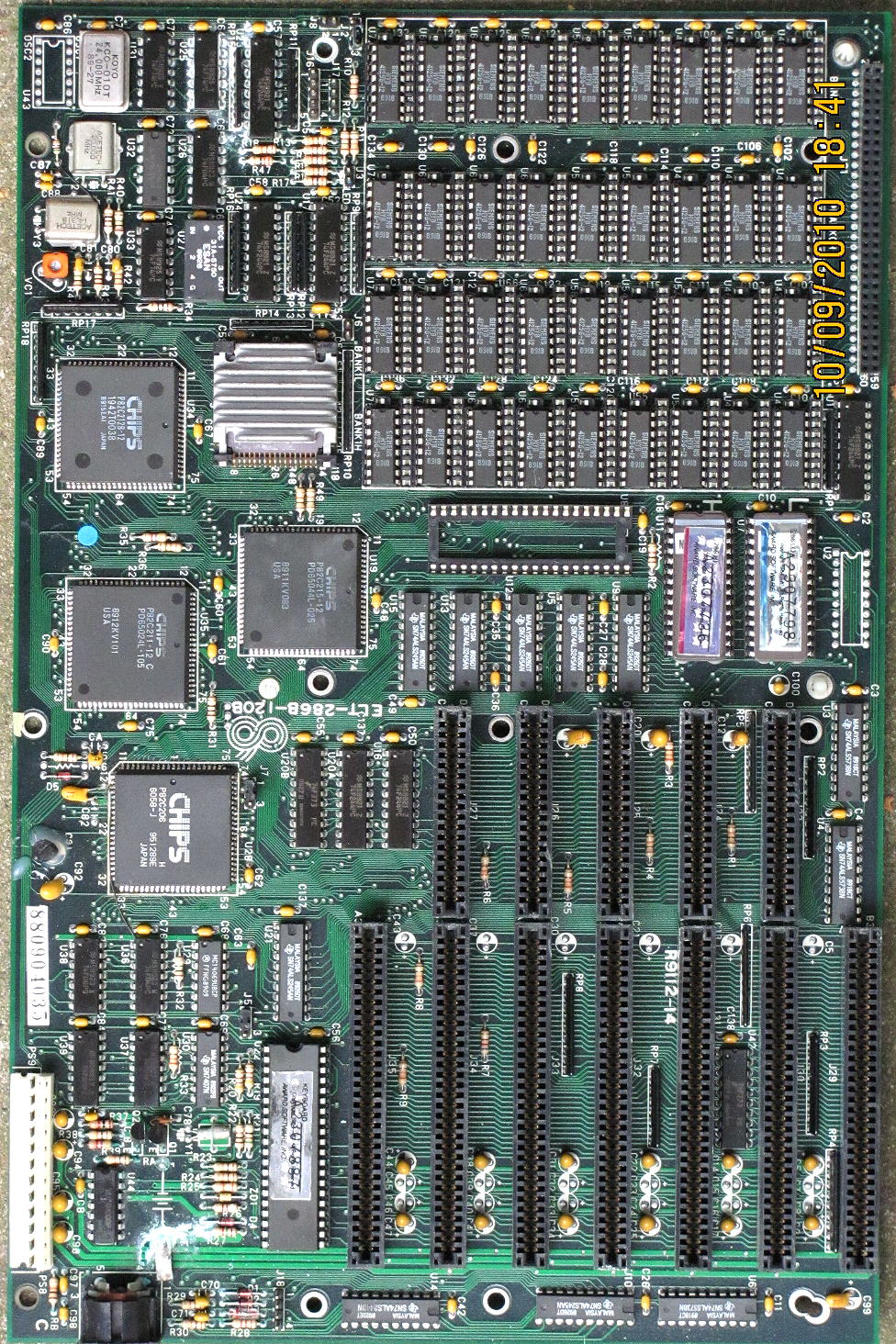

Если заглянуть на сайт MaiklsBlack'а, то можно увидеть и прижимную крышку, и матплату. Качество чуть хуже, но принцип понять можно.


Еще несколько фото:




Аватар пользователя Dr.Rer.Nat
1 Мар 2013 - 20:40
>> 1004 >> 91.28

HSLLGA Heat Spreading Lock-LGA -фантазия на тему...;)
Стоили, днако, такие машинки... И преимущество их над ZX-spectrum было кхэ-кхэ... не приведи...

Моя метрвая МАМКА вчера ко мне пришла, все грозила кулаком, называла дураком

1 Мар 2013 - 21:43
Сказочник >> 18235 >> 1742.14

Not LGA, LCC only:).

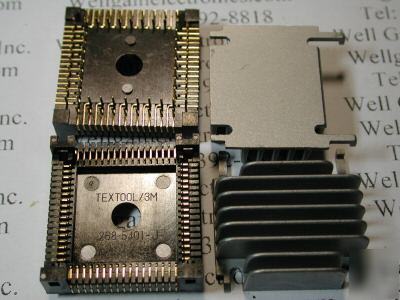

P.S. LCC socket:

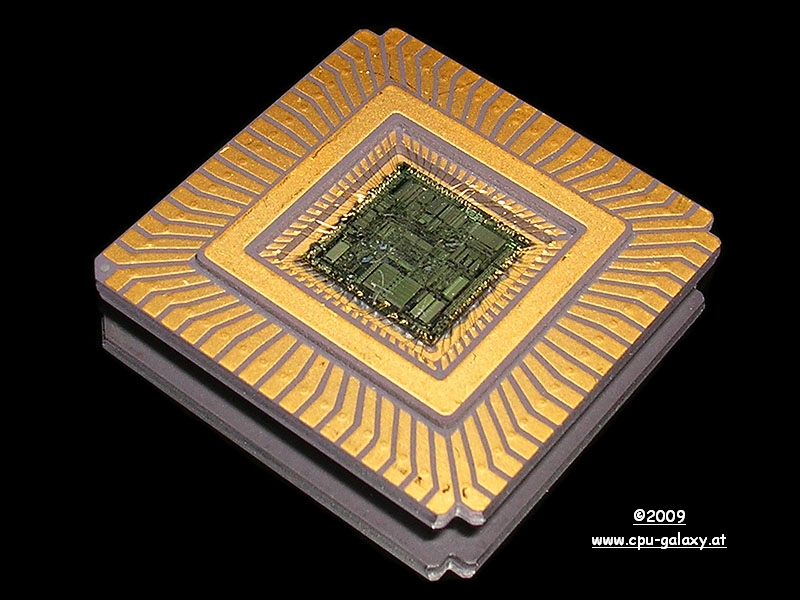

P.P.S. Unfinished SAB80286 processor:

2 Мар 2013 - 14:38
Сказочник >> 18235 >> 1742.14

Еще для развлечения:D:


В теме TYPE A, но общий смысл практически идентичен:).



68-pin LCC socket.


SG-MLF-7039
Ironwood Electronics в 2009 писал(-а):
Ironwood Electronics has recently introduced a new high performance LCC socket for 0.040" pitch 48 pin Leadless Chip Carrier. The SG-MLF-7039 socket is designed for an 0.563"x0.563"x0.081" package size and operates at bandwidths up to 10 GHz with less than 1dB of insertion loss. The sockets are designed to dissipate up to several watts without extra heat sinking and can handle up to 100 watts with custom heat sink. The contact resistance is typically 20 milliohms per pin. The socket connects all pins with 10 GHz bandwidth on all connections.
The SG-MLF-7039 sockets are constructed with high performance and low inductance elastomer contactor. The temperature range is -35C to +100 C. The pin self inductance is 0.15 nH and mutual inductance of 0.025 nH. Capacitance to ground is 0.01 pF. Current capacity is 2 amps per pin.
Pricing for the The SG-MLF-7039 is $652 at qty 1; with reduced pricing available depending on quantity required.
