MSI P7N2 Diamond: код D5
Имеется сабж, microstar.ru/program/products/mainboard/mbd/pro_mbd_detail.php?UID=837 на чипсете NVIDIA® nForce 790i Ultra SLI + nForce 570i SLI
Сначала мама совсем не стартовала. БП заведомо исправный. Дежрное напряжение подается, при этмо ничего особо не греется. на Power_on и Reset присутсвует +3,3. На Power_on не реагировал, Reset не уходил. После того, как её поставили на бок (было подозрение в замыкании), мама завелась, Reset стал корректно убираться. CLK есть, все напруги тоже.
По POST-карте (использвал 2 MasterKit BM9221 и BM9221 на тот случай, если одна из них не будет дургих с новым Нфорсом). Обе выдавали код D5h. BIOS AMI. Судя по документации к POST-карте - это перенос модуля POST из Flash ROM в транзитную область памяти. (Кстати, на дисплее почему-то писалась версия BIOS - Award 4.51!!!???). Динамик молчит, CPU FAN крутится, но явно не на полной скорости.
Внешне никаких нигде потемнений нет, электролиты на данной плате не используются. Все корпуса мосфетов гладкие и блестящие. CPU и кулер установлены.
SIO не греется почти, CPU, север и юг очень теплые. Даже горячеватые, но руку держать можно.
Дроссели у проца проверить не понимаю как, ибо там твердотельные конденсаторы и большой радиатор с теплотрубками и куча "коробочек" с надписями типа 1R1.

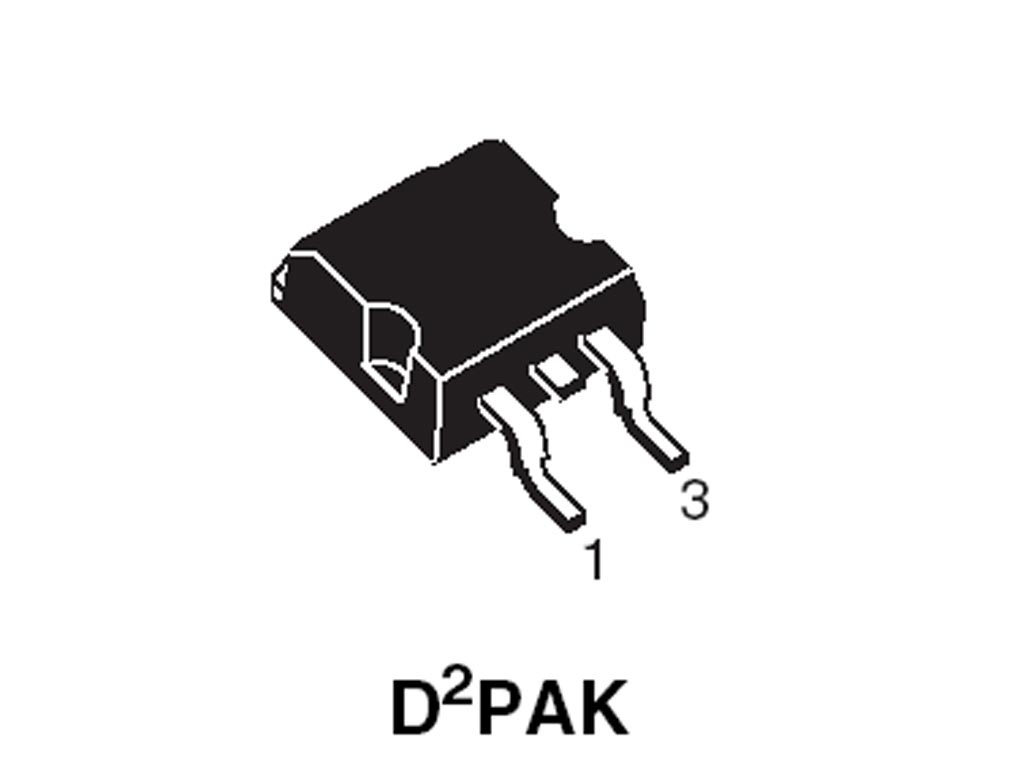

Померил на двух MOSFET'ах, которые находятся между 2 слотами PCI-E x16 (справа от PCI-E x1 и слева от южного) напругу. На том, который ближе к 1 слоту PCI-E x16 (рядом с 1R1), на его истоке - 0,02 В. Не уверен, что это исток - но это контакт 3 вот по этой картинке Мерил относительно GND Molex-разъема БП.
Это напряжение меня смутило, все остальные были 1,3-3,4 В.
Далее померил напругу на транзисторах у слотов памяти. На затворе VT, который ближе всего к слотам(опять же по той же картинке контакт 1) 35-45 В!!!.
Если я правильно понимаю, то мультик (стоит Fintek) тут не причем. Виноваты или формирователи южника иил стабилизатор памяти. Или и то, и другое.
Что еще проверить? Ваши мения, советы?
Рекомендуется к прочтению по той же теме
Прошивка и настройка BIOS, переделка и ремонт материнских плат, БП, видеокарт, HDD.
ROM.by 2002-2019 © apple_rom
1) Рядом с южным между слотами PCI-E стоит 2 шт с такой маркировкой:
805
48
OSNGDJN
2) Влотную к модулям памяти со стороны южного стоит NICOS P0903BDG (25 В, 9,5 мОм, 50А)
Чуть дальше от него стоят 2 шт NICOS P75N02LDG (25 В, 8,5 мОм, 65 А).
3) Мультик F71882FG.
4) ШИМ ISL 6322
Да, забыл сказать:
- Сборсил CMOS
- На слотах DDR3 - опорное напряжение - 1,84 вместо 1,75 В. Питание - 1,68 вместо 1,5.
Перепроверил. С другим БП вообще 48 В! По этой картинке у транзистора, которйы стоит боком ближе всего к слотам. Нога, которая самая близкая к слоту.
Опорное - на 1-м, питание на 170-м.
Напряжение на памяти измеряли при вставленной памяти? Если да, то попробуйте измерить напряжение в этих же точках, но без памяти.
К сожалению, я понятия не имею, как устроена схема стабилизатора питания RAM и откуда на нее приходит питание. Подскажите?!
Напряжение без модуля мерил.
P.S. И еще, где можно почитать про устройство преобразователей, стабилизаторов, плечи и т.п.? Только не общие слова (типа VRM состоит из ...), а конкретику, как, например, схемы включения ключей, их обвязку; как ШИМ взаимодействует с МОСФЕТАМИ, как отследить цепочку включения транзисторов...
По вашей ссылке я перечитал уже все, прежде чем создавать тему. Думаю, заметно, что я постарался тему оформить в соответсвии с требованиями форума. И инет неплохо перерыл, чтобы вообще соображать, что к чему. Но на моменте дальше, чем проверка напряжений, остановился ибо нет достаточного опыта, после чего я обратился к уважаемым людям (то есть Вам).
Ну не прикалывайтесь, пожалуйста! Вот у модулей 3 транзистора, что мне конкретно и где, надо померить, кроме них?
Что мне вообще еще надо проверить из того, что еще не проверено?
Если хотите, то можете заглянуть в тему о схемах матплат. Можете почитать учебники по электронике и схемотехнике.
Мамки на руках у меня сейчас нет. Как только смогу, то будет приличное фото.
Сейчас буду разбираться с питанием памяти. Я правильно понимаю, что на эти полевики управляющее напряжение подается с их отдельного ШИМа или оно через что-то заводится с основного ШИМа?
Если с отдельного, то надо проследить сигнал на соотвествующем выходе ШИМа и дальше на резистивном делителе (если он там есть)? Вообще через что обычно комммутируются полевики от ШИМа?
