Осцилограммы токов потребления БП. R2 это включен только SB. Осцилограф
Схемы БП Вот куча разных схем. Все я не смотрел. Схема первичной части БП на TDA16888 (TDA 16888). Chieftec - Sirtec CFT-500A-12S CFT-560A-12S CFT-620A-12S_0
Чтобы долго не Вот здесь есть список соответствия между моделью БП UPS с внешней АКБ SAMLEX VR600C
Схему чертил На monitor.net.ru SUB7 выложил полезные ссылки для определения Ссылки для поиска даташитов, от товарища "ыфь"
http://www.icmania.com/
- Добавил.
- maco Товарищ HP_Don с
- Кстати, вот еще в одной из тем на
- Да, там много всяких 400PT, 400U, причем
- Silent Breeze , так может
- Silent Breeze 1. Если картинки изначально
- Покопал чуток, нарылась правда всякая чушь, но ничего,
- Угу, внес.
- Не то прицепил :-), поправил.
- HPC-360-302/HPC-420-302 уже есть, причем в полном варианте
- Наткнулся на схему Power Man IP-S450T7-0 ,
- sidivictor Уважаемый, не ругайтесь. Лучше
- Не проблема :).
- maco Благодарю, хорошо ведь, когда
- Silent Breeze Не проблема - добавил
- Если бы я каждый день ремонтировал эти блоки
- maco А почему бы не добавить
- Вы правы, в дальнейшем буду писать конкретно или
- Вам кто-то мешал написать "схемы FSP
- Да, но это не те БП о
- Глаза протрите и поглядите в шапку
- Неоднократно писалось "...схем на FSP - нет!"
- При ремонте именно этих БП, там все
- Очень и очень нужна схема FSP ATX-450PNR или
- Люди, нашел еще схему дежурки FSP Epsilon, может
- blades , если оторвете взгляд от
- Ребята подкиньте пожалуйста схему ATX12V P4 или COLORS
- Надыбал вот схему Chieftec CFT-850G-DF.
- maco ,Вы правы, не досмотрел.
- Если уж смотреть на "известную схему", то
- В тех блоках, которые пришлось ремонтировать,
- Если есть возможность, то может быть стоит
- Возможно и так. Назвал условно, первое что
- http://www.powerint.com/sites/default/files/product-docs/capzero_family_datasheet.pdf
- Можно погадать и на 3 высоковольтных
- Схемы блока дежурного напряжения и модуля ШИМ блока
- Спасибо. Ни разу не видел эту платку впаянной.
- Ремонтировал блок FSP ATX-400PN, обратил внимание, что в
- Исправленная схема БП Sparkman 400W, Model: SM-400W (ШИМ
- Спасибо. Блок еще доступен? С дежуркой что-то не то.
- Схема БП Sparkman 400W, Model: SM-400W Основной ШИМ KA3842A,
- вот тут нашел много разных схемок, блоков питания,
- Нарисовал схему модуля блока CFT-700-14CS.
- Подозреваю, что LM339 + TL494 перевернутая на 180°
- Здравствуйте.Перерыл Гугл,не нашёл,что надо.Может кто встречался? На корпусе:model ATX-350W
- FSP3529 - SG6105
- Здравствуйте всем. Помогите найти схему FSP250-50SAV. ШИМ на
- Не смог нигде найти схему БП ISO-450PP 4S.
- БП Delta (ADP-90SB BB) от ноутбука 110-240v (19v
- Тему почистил. Могу докинуть в первое сообщение темы
- Схема Lite ON на LTA301P acer (PFC на
- FA5558
- :( Ничего интересного. Рекламный буклет.
- Вот, для расширения кругозора: "Микросхемы для построения импульсных источников
- Внимание! Если у вас есть другие ссылки на
- Это не личные настройки каждого пользователя,
- Схема БП монитора Samsung 245B & 245BW part number:
- Издеваетесь? Это же не морской бой. Я нашел 2
- В схеме БП AcBel API3PCD2-Y01 подскажите пожалуйста номинал
- :( Критичнее к схемам надо относиться. Иногда их и
- Вот! Про это я и хотел сказать: Если с
- Pessimist, схема от mrplohish более верная
- makarog, спасибо. Особенно понравилось включение основного
- BESTEC ATX-400W(PFC)
- BESTEC ATX-300-12ES
- berezkin-av@mail.ru, уж лучше портировать в GIF в
- Выкладываю - схема дежурки FSP ATX400P или ATX300NVP
- Delta ADP-40MH BDA for MSI
- Спасибо. Запишем CG8010=WT7520
- Chip Goal 250W на CG8010
- Вроде Microlab 420W Нашел на китайских форумах схему с
- PA-1121-04 от LITEON
- ...а они там часом не сгорели? а
- Привет. В схеме IP-P350AJ2-0 резисторы R52, R60 по 750Ком,
- 90W NB-90B19-AAA от ASIAN POWER DEVICES INC 19V/4.74A
- Референсная схема БП - Reference Design RD-268
- Даташит на PM30006-02 ATX 300W 230V 80PLUS
- HP/Compaq PPP009H-DC359A. Отрисовка. Обратноход. Собран на 3842, 358+431.
- Даташит на супервизор PS224A.
- Delta ADP-40PH
- Используйте схему повермастера - Спаркман - обрезанный ПоверМастер.
- У кого есть схема Sparkman 350
- Delta ADP-30JH. Отрисовка. Построен на DAP018B в первичке и
- Выкладываю еще одну схему БП для ноутов. Отрисовка. LSE0202A2090 Обратноход
- Еще один блок для ноутов. Отрисовка. Delta ADP-36EH. Построен
- Еще один китаец, отрисовка, для коллекции. 19V, 3A.
- Отрисовка схемы китайского "универсального" блока питания для ноутов,
- Только что пришли трёхпиновые блоки из сарая дядюшки
- Перенесено сюда . maco
- Нашёл кусок платы с микрухой DNA1001DL в корпусе
- Схема БП Newton Power NPS-90AP-1 Супервизор DNA1002D
- На всякий случай даташиты на: WT7012 http://www.seekic.com/pdf/pdf_down.asp?id=715668 WT7510 http://www.seekic.com/pdf/pdf_down.asp?id=715672 WT7511 http://www.seekic.com/pdf/pdf_down.asp?id=715669 WT7512
- Покопался я на том болгарском сайте, который тут
- sash1234567, шоб оPDFить GIFы, вот, сдёрнул через кэш
- К сведению: ML4800 = FAN4800 Схема БП есть в каждом
- Поскольку заняться было нечем, а в интернете не
- Схема блока питания Delta DPS-470 AB A
- БП Delta DPS200PP-74A ШИМ DNA1001D в корпусе
- Нашёл ошибку в своей схеме подключения VD1
- Схемы CHIEFTEC
- Спасибо за подсказку, схему с исправлением обновил
- UPS действительно есть, поэтому от APFC можно
- Если есть необходимость. Для чего? Поднять мощность БП
- Резисторов точно нет. P.S. Кстати насчет самой схемы:
- Это основной питатель NCP1653. Стабилизатор на VT1 подает
- Цитата: "Неизвестный транзистор - точно такой как VT1,
- + Спасибо за труд. Не надо первичную обмотку
- Всем здрасте, добавил в схему Powerman IP-P350aj2-0
- На пост http://www.rom.by/comment/254761 схема Powerman IP-P350aj2-0 ver.2_2: http://www.rom.by/files/Powerman_IP-P350aj2-0_ver.2_2_dorabotka.rar явная лажа с
- Unlogic, спасибо. Неизвестный транзистор - точно
- Доброго дня или ночи. хочу выложить схему блока
- www.china-ate.com с даташитами на: AT2008 AT2005A(B) ATE7520 TL431 LP7510/TPS3510 SG6105 ATE6105 F12C20 F16C20 F20C20 ATE2N60(F) C5070 C3150 D304X A684 D4515 C5027S D209L AT13007 AT13009 AT5027S
- БП из iMAC G5 A1058, Apple p/n 614-0365,
- даташиты на: ATX2005 dianyuan.com/bbs/u/46/1161320577.pdf AZ7500 = TL494 SD6109 silan.com.cn/english/product/pdf/20090326111334633736628145847617.pdf SD6105 sg.com.tw/semiGP/data/6105/6105-datasheet.pdf WT7520 dianyuan.com/bbs/u/28/1112672048.pdf HY510N
- Poweman-IP-S450T7-0-rev.1.3 (с ошибками) ШИМ - UC3845 ( GM3845) супервизор
- Пользователь Mirko прислал схему основного БП на DNA1001D
- CompUSA 600W PCB: WIN-400PB WIN-400PA Transformers: WIN19L WIN-33A
- Bestec atx-250-12e Supervisor TPS3510P + LM358N UC3842B Схема дежурки здесь: http://www.badcaps.net/forum/attachment.php?attachmentid=9335&d=1235527920 http://www.badcaps.net/forum/showthread.php?t=6680
- Отделено сюда . maco
- сегодня искал замену DM311, у нас в магазине
- klarist, взяли б и исправили все косяки замеченные,
- В низковольтной части перепутаны катоды с управляющими
- 7700-2 трансформатор дежурки, а Вы имеете в виду
- Тут приводили схему обмоток трансформатора 7700-2. У моего транса
- Перепутана цоколёвка Q4 (база с коллектором). Забыли
- dersp, на первом листе, контакт 5,
- В частях схем на БП HIPER HPU-4K580, выложенных
- Мне часто попадались блоки ShenShon SZ-400L, SZ450L
- Чтобы долго не искать, datasheet на WT7514 -
- Может кто и выкладывал (я не нашел). Схема
- Схема блока управления(дополнительной платы)Бп Huntkey, корорый установлен в
- сейчас ремонтирую блоки SPS-1804-2(M1), +5V +12V -12V +24V,
- Осцилограммы токов потребления БП. R2 это включен только SB. Осцилограф
- Добавка для POWER MINI P4, Model PM-300W, забыл
- Валялся на полке, руки добрались, решил поднять: POWER
- Схема PATRIOT SWITCHING POWER SUPPLY MODEL NO:A400-K. Основной
- Ошибка в схеме http://www.rom.by/files/JNC_LC-B250ATX_ch.Y-B200ATX.rar R54 в базу Q7 должен
- Может быть, к схемам стоило бы прикрепить фотографии
- Microlab M-ATX-420W. Ошибка в разводке печатной платы. Резистор
Прошивка и настройка BIOS, переделка и ремонт материнских плат, БП, видеокарт, HDD.
ROM.by 2002-2014 (c) apple_rom

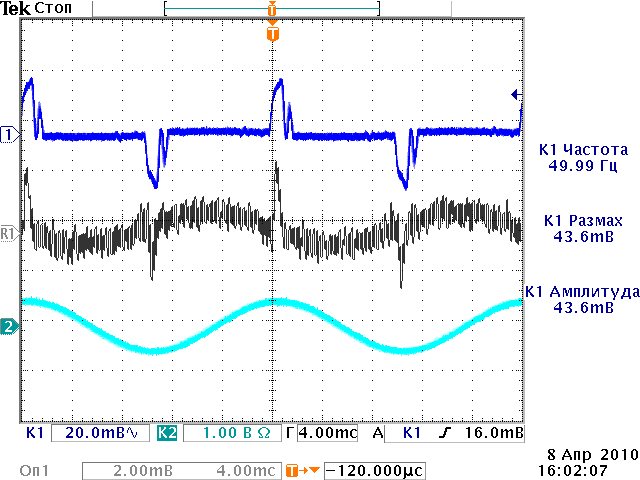

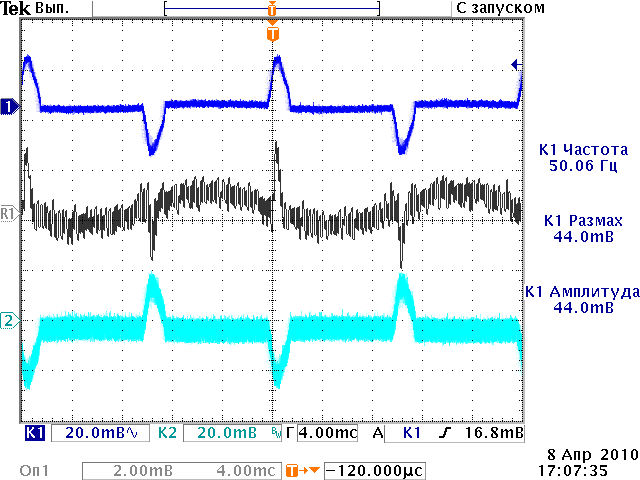

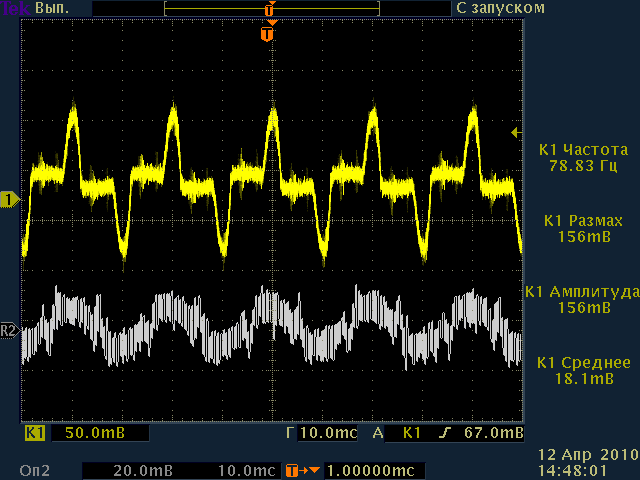

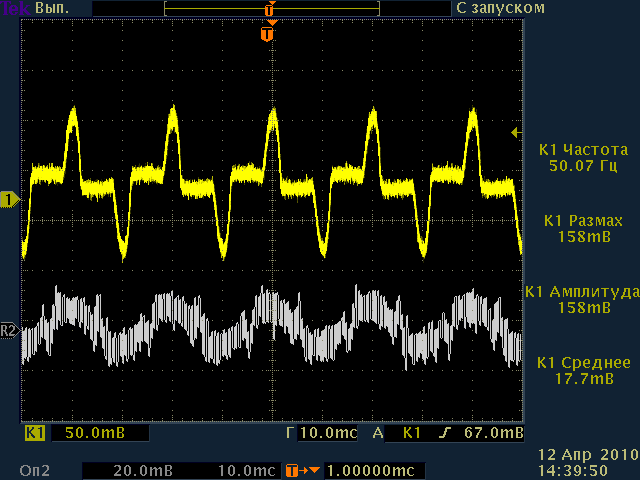

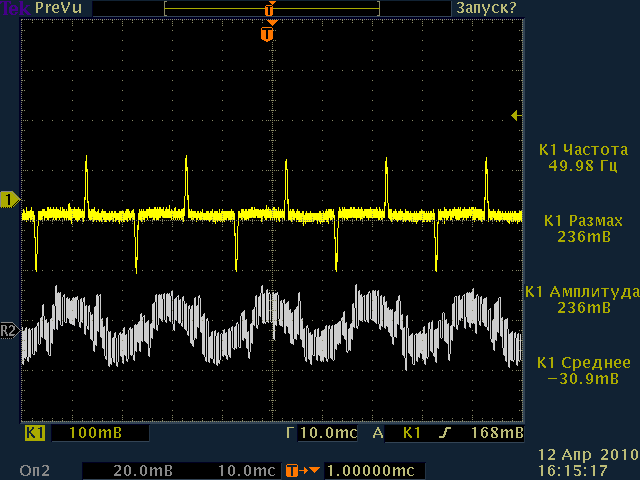

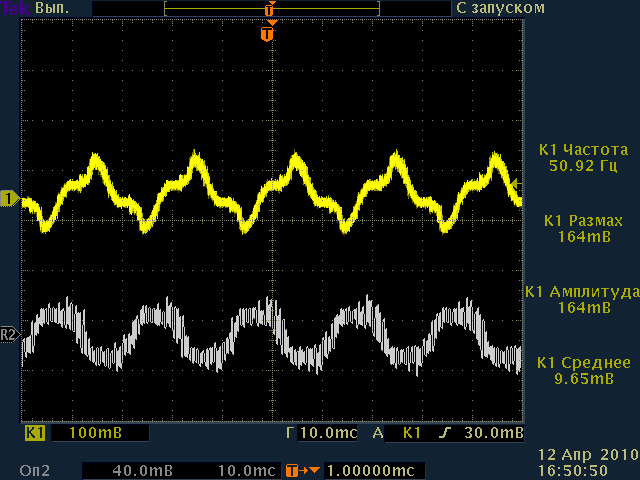

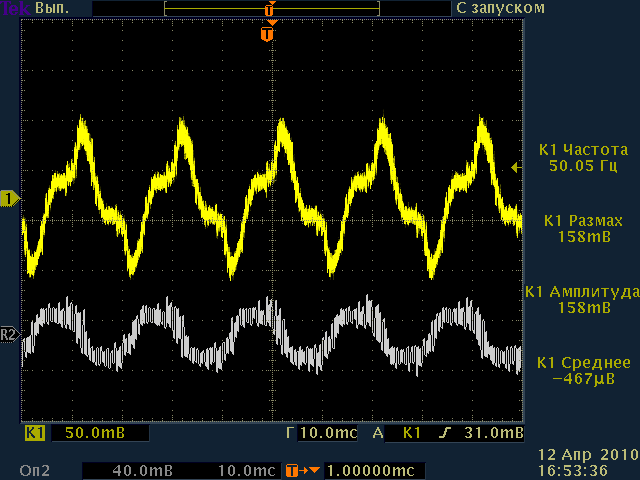

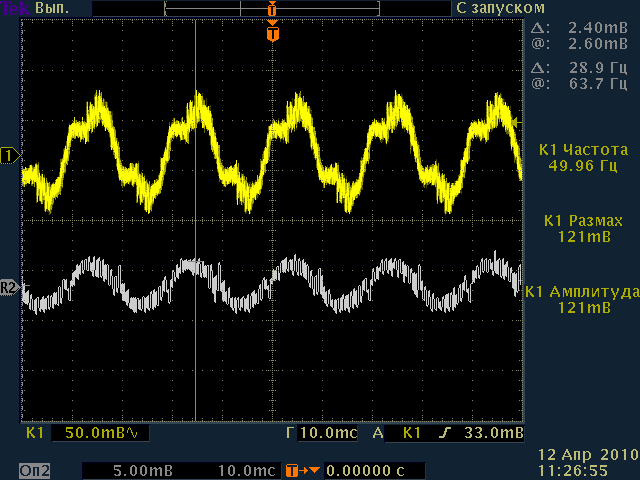

Осцилограммы токов потребления БП.
R2 это включен только SB.
Осцилограф TDS 3012B.
Токовые клещи A622.
Цель измерений:
определить какие из существующих БП будут уживаться с BackUPS.
Если интересно методика измерения и она соответствует тематике сайта
- пишите.
